背光模组介绍
栏目:企业新闻 发布时间:2020-09-09
背光模块(Backlight Module;BLM)又称背光板,为薄膜晶体管液晶显示器(TFT-LCD)之重要零组件之一。

背光模組

背光模块(Backlight Module;BLM)又称背光板,为薄膜晶体管液晶显示器TFT-LCD)之重要零组件之一。由于TFT-LCD 为非自发光之显示器,必须透过背光源投射光线,依序穿透TFT-LCD 面板中之偏光板玻璃基板、液晶层、彩色滤光片、玻璃基板、偏光板等相关零组件,最后进入人之眼睛成像,达到显示之功能。

背光模块中其关键零组件有反射片(Reflector)、光源(冷阴极灯管、LED)、导光板(Light Guide)、扩散片(Difusser)及棱镜片(Prism sheet)等零组件组成。

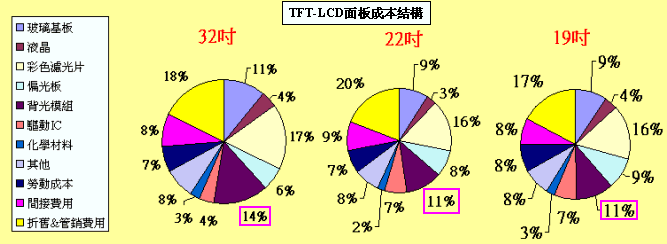

在TFT-LCD面板所需的零组件成本比重中,以彩色滤光片、驱动IC及背光模块为成本比重较高的项目。传统背光模块结构:反射片、光源、导光板、下扩散板、棱镜片(聚光片)、上扩散膜构成的。

导光板是用射出成型的方法将丙烯压制成表面光滑的楔形板块,然后用具高反射率且不吸光的材料,在导光板底面用网版印刷印上圆形或方形的扩散点,导光板主要功能在于导引光线方向,提高面板光辉度及控制亮度均匀。冷阴极管位于导光板厚侧的端面,冷阴极管所发的光以端面照光(edge light)的方式进入导光板,大部份的光利用全反射往薄的一端传导,当光线在底面碰到扩散点时,反射光会往各个角度扩散,破坏全反射条件而自导光板正面射出,利用疏密、大小不同的扩散点图案设计,可使导光板面均匀发光。扩散片的作用是让射出的光分布更加均匀,可也在扩散片上加上有聚光作用的棱镜片(prism / lenticular sheet),增加出射光的方向性,达到提高正面亮度的目的。反射板将自底面漏出的光反射回导光板中,防止光源外漏,以增加光的使用效率。

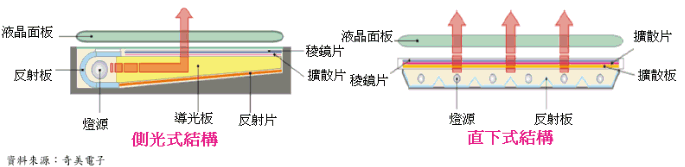

◎背光模块依光源位置分成两种结构:

─侧光式(Edge Type):光源在面板四周,利用导光板从屏幕边缘发射的光透过导光板传送到屏幕中央
─直下式(Direct Type):光源在面板后方,利用扩散板均匀光源。



根據DisplaySearch報告指出,2010年CCFL背光仍是液晶電視背光的主流技術,而LED背光則佔近三成的比重,其中側光式LED背光更佔LED背光的九成市場,主要是因為可使用較少量的LED使成本較低,同時也能達到薄形化與亮度上的要求。因此側光式的背光設計仍是未來四年,LED TV設計的主流技術。



為了提高面板輝度與省電效能、節省材料成本,背光模組V-Cut新技術的應運而生,不同於以往使用2片3M的稜鏡片(BEF)開發的NB用背光模組,V-Cut技術主要採用1片三菱化工(Mitsubishi Rayon)的逆稜鏡片,而下方再加上1片導光板設計而成,其中導光板表面成形 V-CUT 結構,除可提高輝度與光源均勻度外,也可達到薄型化與低成本化,此開發產品以V-cut 導光板搭配三菱的逆稜鏡片,可減少高單價的光學膜片 ( 稜鏡片或增光膜 ) 使用量,並提升亮度。V-cut 技術起源於日本,南韓的背光模組業者則加速研發量產V-cut 導光板。V-cut已率先應用於NB 背光模組,國內主要背光模組廠中光電瑞儀奈普都有研發生產


---文章来自MoneyDJ理财网
