可不可以更快?
速度仿佛成了信息化时代
刻在基因里的刚需
留在血液里的迫切
5G时代的诞生标志着
快,很快,更快!!
这一切将照进现实
5G技术特点之高频
5G
我就是我,用不一样的频率!
5G技术特点之高频
5G作为下一代通信技术备受瞩目,高速、大容量、多个信号同时接入和低延迟是它的官宣特征。
5G的频率范围,分为两种:一种是6GHz以下,这与目前的2/3/4G并无大区别。而另一个在30GHz以上频段,有一个形象的名字:毫米波。
为什说高频就代表着速度?
网上有个通俗易懂的比喻:频率资源就像车厢,越高的频率代表着车厢越多,那么相同时间内能装载的信息就越多。
相应地,频率越高,能使用的频率资源越丰富。资源越丰富,可实现的传输速率就越高。
高频传输还是得靠我!
FPC
5G技术之核心组件FPC

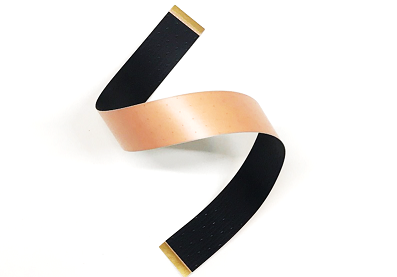

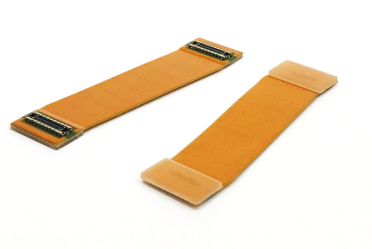

想要做到高频低损,必然需要更多的天线。可智能设备的空间有限,如何集成这是个大问题。此处,我们将会提到一个很飒的产品,它叫柔性线路板(FPC)!
很多人都或多或少地听闻过:FPC是5G中不可或缺的构成组件。其身上所使用的材料更有着大学问。
FPC的线路材料需要有满足在高频段减少传输损耗的极高介电性,并要有优异的耐热性足以面对线路板焊接时的高温。现市面上普遍采用的是液晶高分子聚合物(LCP)薄膜。
尽管适合材料好找,但LCP的高成本和加工特性依旧是一个难题,所以一种全新的材料的出现是市场的急需。
高频传输还是得靠我!
FPC
5G技术之核心组件FPC
想要做到高频低损,必然需要更多的天线。可智能设备的空间有限,如何集成这是个大问题。此处,我们将会提到一个很飒的产品,它叫柔性线路板(FPC)!
很多人都或多或少地听闻过:FPC是5G中不可或缺的构成组件。其身上所使用的材料更有着大学问。
FPC的线路材料需要有满足在高频段减少传输损耗的极高介电性,并要有优异的耐热性足以面对线路板焊接时的高温。现市面上普遍采用的是液晶高分子聚合物(LCP)薄膜。
尽管适合材料好找,但LCP的高成本和加工特性依旧是一个难题,所以一种全新的材料的出现是市场的急需。
Toray
Torelina®该你出场了!

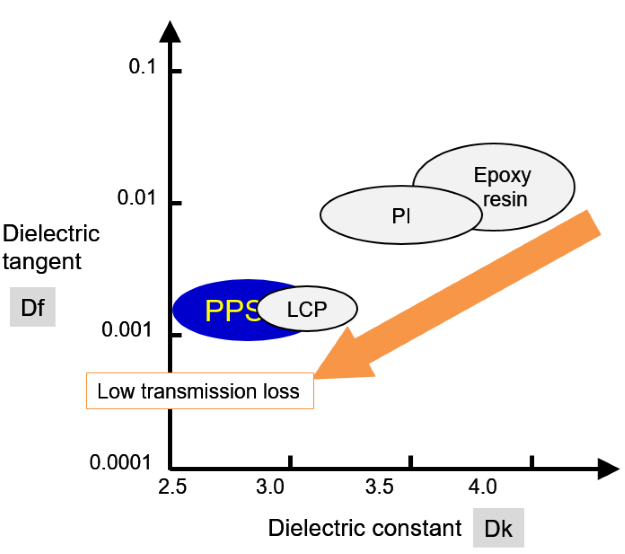

Torelina®和LCP,孰强孰弱

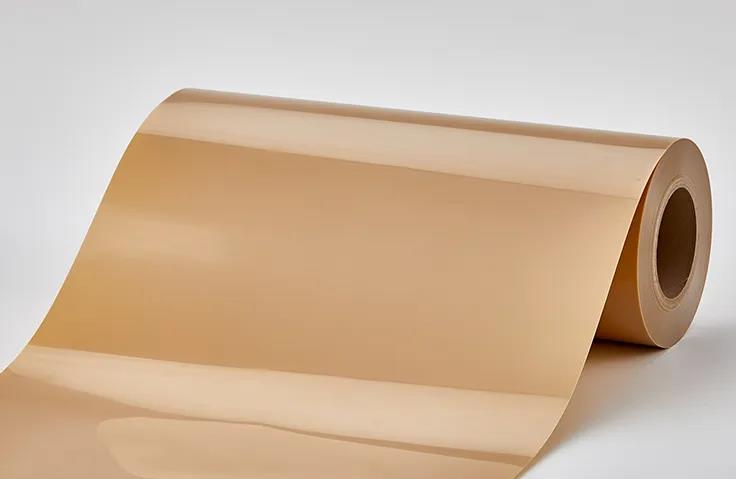

“我们通过创造新的价值,为社会作贡献”。东丽集团在材料的开拓上从未缺席。有效针对市场和需求,东丽凭借其尖端技术制造了一款双轴拉伸的聚苯硫醚 (PPS) 薄膜Torelina®。它具有与LCP膜相同甚至更优异的介电特性。
因其出色的耐热性、阻燃性、耐化学性和电气特性,它广泛用于整个工业领域。

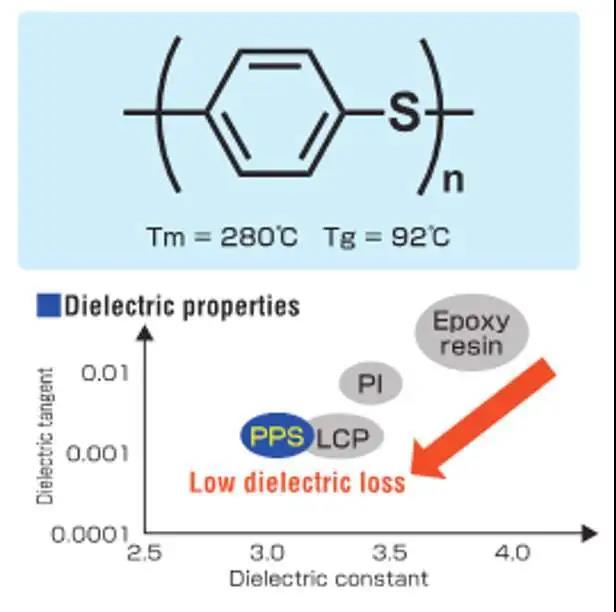

PPS=Polyphenylene sulfide/融点280℃的结晶性树脂
Torelina®特性
耐高& 低温
(UL746B RTI(Mech.)160℃, (Elec.)200℃)
低介电损耗
优异的耐化学药品性
低吸水率& 耐水解性
阻燃性(UL94 VTM-0)
Torelina®应用

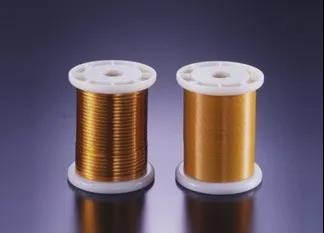

电气绝缘材 (马达/变压器/电线)
电子部件 (锂电池/电容器)
工程薄膜 (电材)
在FPC上的优势
高频范围下具有低介电损耗材料。
高温湿度条件下保持稳定的传送损失。
在汽车,电气行业已量产。
低吸水率& 耐水解性。
是LCP & MPI(Modified polyimide)的最佳替代。
看看我的升级版!
Torelina®

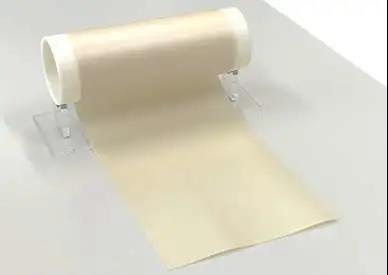

更适用于FPC的低收缩Torelina®
现市场上PPS薄膜具有优秀的难燃性和耐化学性,但面对高温,薄膜本身普遍容易变形,加工电路板时的焊锡耐热性也有所不足。
因此,科技虔诚者东丽凭借其开发的PPS薄膜晶体结构控制上的独有技术,在维持了PPS聚合物本有的优良特性的同时,成功地大幅度提高了耐热性,推出了一款新型低收缩(Low Shrinkage)的Torelina®PPS薄膜。

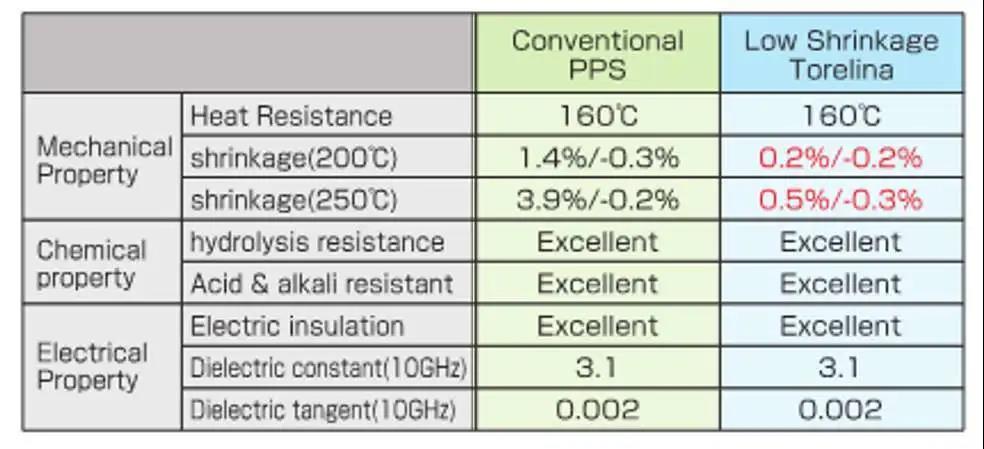

Low Shrinkage Torelina®特性
保持了聚合物PPS原有的
优异介电特性,耐燃性,抗腐蚀性
耐热性相比原有产品提升了40摄氏度。
即使接近熔点也不会变形,稳定性极高。
减少通信设备的高频上的传输损耗。
能稳定地在高温,高湿度等多样环境中实现稳定地高速通信。

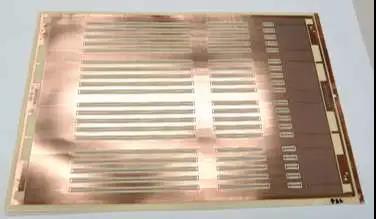

现该产品已在250℃的加热测试中取得了不易变形的验证。通过提高耐热性,那FPC产品的制造上就可以保留现有的电路板加工设备,造福更多的下游企业。
另外,通过东丽集团多年积累的膜内分子链取向的控制技术,该产品实现了低厚度方向的热膨胀系数98ppm/℃。
从而实现了电路板多层化的小型化设计等。充分发挥这些特性,该材料在5G传输电缆和天线等的用途不可限量。
想要了解更多?技术不让说。
请和东丽代理 上海庆翌电子联系!
---文章来自微信东丽官网
